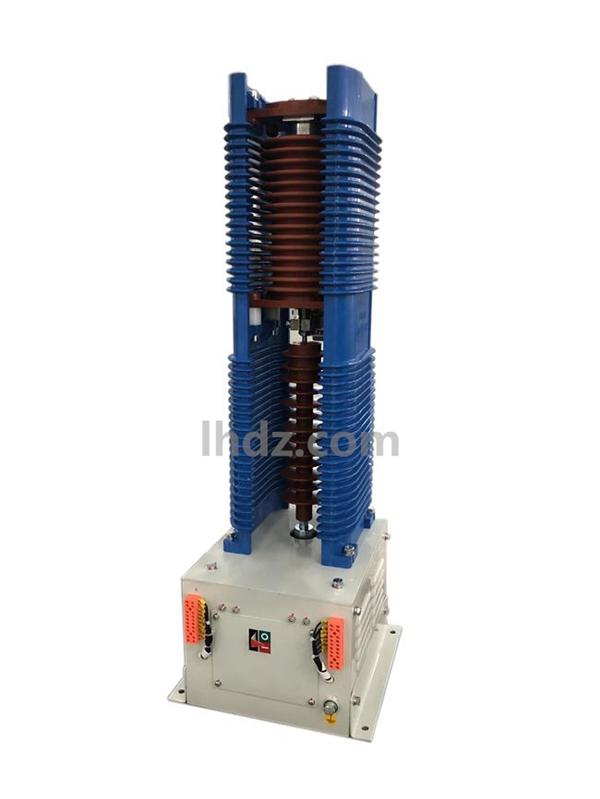

LHVC36-630-1 |
|
|
名 稱 |
單 位 |
數 值 |
主電路 |
額定工作電壓（Ue） |
kV |
40.5 |
額定工作電流（Ie） |
A |
630 |
1250 |
額定頻率（fr） |
Hz |
50 |
額定關合能力 |
A |
10 Ie |
4 Ie |
額定開斷能力 |
A |
8 Ie |
4 Ie |
額定短時耐受電流 |
A |
10 Ie |
4 Ie |
額定峰值耐受電流 |
A |
25Ie |
10 Ie |
額定短路持續時間 |
s |
4 |
雷電沖擊耐受電壓 |
KV |
185 |
工頻耐受電壓 |
相對地 |
kV |
95 |
真空斷口 |
kV |
95 |

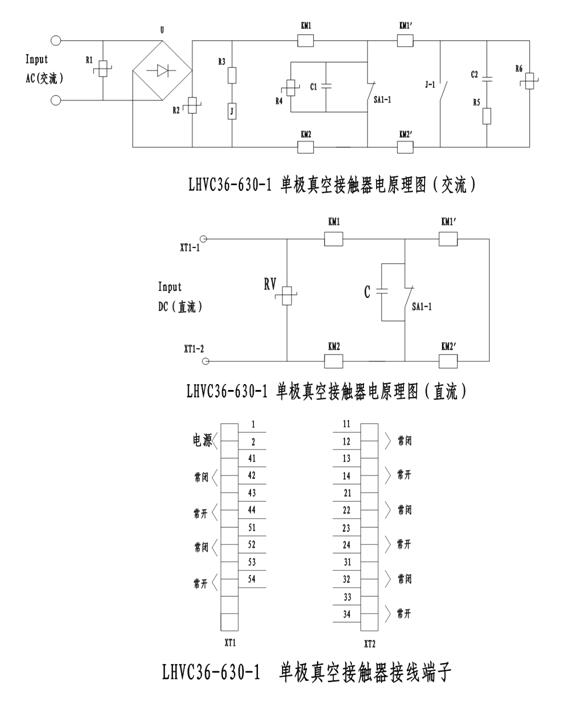

控制電路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
額定功率（Ps）電保持 |
VA |
≦1200/100（吸合/保持） |
輔助電路 |
形式 |
|
5NO+5NC |
額定值 |
V |
AC 380V/5A
DC 380V/1A |
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
120 |
短期 |
300 |
電壽命 |
萬次 |
3 |
機械壽命 |
萬次 |
10 |
機械特性 |
合閘時間 |
ms |
≦200 |
分閘時間 |
ms |
≦160 |
產品凈重 |
kg |
68 |
| 注 1：額定控制電壓亦可按用戶需要定制。 |
|
|
|
|
| |
 |
| |
|
| |
|
| |
|
